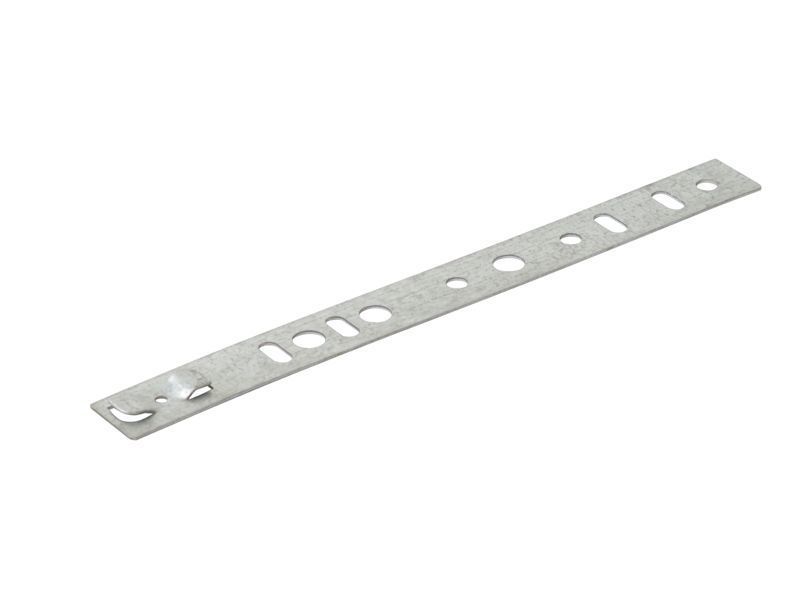

Анкер. пластины 300 мм IVAPER 70 №333


Анкерная пластина для профиля GEALAN 8000, IVAPER шириной 70 мм. Длина пластины 300 мм. Гибкие анкерные пластины применяют для крепления оконных блоков к  многослойным стенам с эффективным утеплителем. Крепление на гибкие анкерные пластины возможно при установке оконных блоков в других конструкциях стен.  Анкерные пластины изготавливают из оцинкованной листовой стали толщиной не менее 1,5 мм. Угол изгиба пластины выбирается по месту и зависит от величины монтажного зазора.  Пластины крепят к оконным блокам до их установки в проемы с помощью строительных шурупов диаметром не менее 5 мм и длиной не менее 40 мм.  К многослойной стене гибкие анкерные пластины крепят к внутреннему слою стены пластмассовыми дюбелями со стопорными шурупами (не менее 2 точек крепления на каждую пластину) диаметром не менее 6 мм и длиной не менее 50 мм.
Минимальные расстояния между крепежными элементами не должны превышать:
           - для оконных коробок из древесины  800 мм;
           - для коробок из алюминиевых сплавов и профилей ПВХ белого цвета  700 мм;
           - для коробок из цветных профилей ПВХ  600 мм.
Расстояния от внутреннего угла коробки оконного блока до крепежного элемента – (150180) мм, а  расстояние   от   импостного   соединения   до крепежного элемента  – (120180) мм.
В.4.4 Передача силовых нагрузок на монтажный шов не допускается. Для передачи нагрузок, действующих в плоскости оконного блока, на несущую строительную конструкцию применяют опорные (несущие) колодки из полимерных материалов или пропитанной защитными средствами древесины твердых пород с твердостью не менее 80 ед. по Шору А. Количество и расположение опорных колодок  определяют в рабочей или технологической документации. Рекомендуемая длина колодки  100120 мм. Опорные колодки устанавливают после крепления оконного блока к стеновому проему крепежными элементами.  Посадка боковых колодок должна быть плотной, но не оказывать силового воздействия на профили коробок.

Артикул
ПА-333
Базовая единица
шт.
- + Купить
16.85 руб
